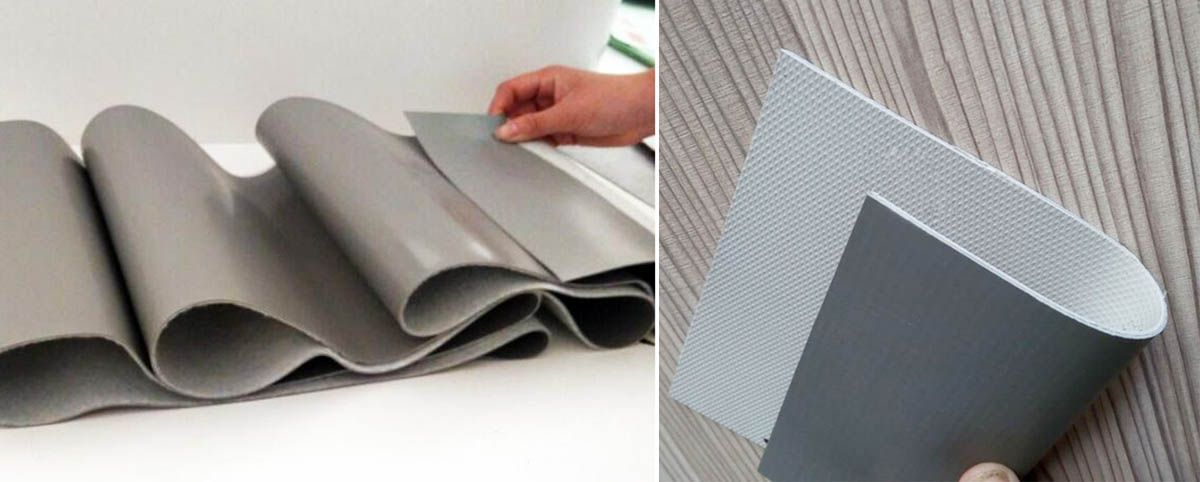

產(chǎn)品簡介

　　PVC耐根穿刺防水卷材是一種性能優(yōu)異的高品質(zhì)、高分子防水片材，經(jīng)PVC樹脂加入增塑劑、抗紫外線劑、抗老化劑、穩(wěn)定劑等加工助劑，通過擠出法生產(chǎn)成型的高分子防水卷材。產(chǎn)品具有拉伸強度大、延伸率高、穩(wěn)定性好、收縮率小、低溫柔性好、抗老化性能好、耐根系穿透性能強、使用壽命長、是建設部重點推薦使用產(chǎn)品，特別是它寬幅達2．05米，從而為防水層減去許多接縫的隱患，而聚氯乙烯的熱塑性賦予該卷材可熱風焊接和機警固定的性能，從而徹底解決了一直困擾施工界因膠水性能不佳而引發(fā)的滲透漏問題。產(chǎn)品幅寬1.05米、2.05米、2.1米、厚度0.8，1.0，12，1.5，2.0mm，標準長2.0m(特種規(guī)格可定做)，產(chǎn)品質(zhì)量可靠，施工方便。本產(chǎn)品由于采用了獨特的產(chǎn)品配方，產(chǎn)品壽命遠遠超出了一般的防水材料，整個防水系統(tǒng)壽命長，屋面超過30年，地下超過50年，在建筑、土木工程中得到廣泛的應用。

產(chǎn)品特點

　　使用壽命長，耐老化、屋面材料可使用20年以上，地下可達50年之久。

　　拉伸強度高、延伸率高、熱處理尺寸變化小。

　　低溫柔性好，適應環(huán)境溫差變化性好。

　　耐根系滲透性好，可做成種植屋面。

　　抗穿孔性好。

　　施工方便、可焊接、牢固可靠且環(huán)保無污染。

　　耐化學腐蝕性強、適用特種場合。

　　具有良好的可塑性，邊角細部處理方便快捷。

　　維修方便。成本低廉。

　　淺顏色的表面反射紫外線照射，卷材表面吸收熱量少，溫度低。

　　卷材具有良好的水汽擴散性，冷凝物易排釋，留至基層的濕氣，潮氣易排出。

產(chǎn)品優(yōu)勢

　　混料自動化，本項目的混料采用自動升溫控制，自動時間控制，自動喂料控制。

　　擠出設備采用雙螺桿共擠，螺桿溫度采用電腦自動控溫系統(tǒng)。

　　機頭采用幅寬2.1m的大幅寬模頭擠出設備。

　　精密的三輥壓延裝置，裝備部距采用自控自調(diào)系統(tǒng)。

產(chǎn)品分類

　　N1 …無復合層外露型防水材料。(主要應用于外露型屋面防水的細部處理)

　　N2 …無復合層非外露型防水材料。(主要應用于非外露型防水的細部處理)

　　L1 …纖維單面復合外露型防水材料。(主要應用于外露型屋面防水層的大面使用)

　　L2 …纖維單面復合非外露型防水材料。 (主要用于非外露防水層的大面使用)

　　w1 …織物內(nèi)增強外露型防水材料。 (主要應用于暴露型屋面防水)

　　W2 …織物內(nèi)增強非外露型防水材料。 (主要應用于非暴露型防水層)

適用范圍

　　聚氯乙烯（PVC）防水卷材由于采用了獨特的產(chǎn)品配方，始產(chǎn)品的壽命遠遠超出了一般的防水材料，卷材的優(yōu)異性能使之被廣泛應用于防水的各個領域。

　　(1) 適用于工業(yè)與民用建筑的屋面防水，包括種植屋面、平屋面、坡屋面。

　　(2) 建筑物地下防水：包括水庫、堤壩、水池、水渠以及地下室各個部位防水。

　　(3) 隧道、糧庫、人防工程、垃圾掩埋場、人工湖防水等。

施工工藝

　　pvc卷材一般采用冷粘法、空鋪法、機械固定法并有時配套獨特的熱風焊接工藝。復雜的防水施工部位，要以專用的配套．pvc特制配件組合施工。

1．冷粘法

　　使用pvc卷材專用的配套膠粘劑，以冷作業(yè)將卷材粘貼于基層上的施工方法，稱冷粘法。

　　按防水設計要求不同，冷粘法可分為滿粘結或局部粘結法。

　　(1)滿粘法是將pvc卷材全部粘結在基層上的施工方法。

　　1)施工時，首先要進行預鋪，把PVC卷材自然平鋪于放線的基層表面(先不粘結)，要求平整順直，不得扭曲。

　　2)卷材縱向搭接寬度50mm，并進行適當?shù)募舨谩M向采用對接處理，其上用200～250mm寬的無復合層(N類)．PVC卷材覆蓋搭接施焊。

　　3)將一幅或多幅卷材的長邊折疊一半(約10m)，從折疊處分別在基層和卷材表面涂刷專用膠粘劑，待膠干燥至不粘手時，將預鋪卷材面進行合攏粘貼用壓輥壓實。然后再把另外沒有折疊的部分折疊起來，繼續(xù)從折疊處如前所述操作，依次類推粘貼牢固壓實。然后進行對接縫焊接施工。

　　(2)局部粘貼卷材。對PVC卷材鋪貼時，卷材與基層用點粘或條粘法粘貼于基層上。

　　點粘：卷材與基層點狀粘結。每平方米粘結不少于5個點，每點面積為100mm×100mm。

　　條粘：卷材與基層作條狀粘結。每幅卷材與基層粘結面不少于兩條，每條寬度不小于150mm。

2．空鋪法

　　即鋪貼PVC防水卷材時，卷材與基層僅在防水層的整體四周一定寬度內(nèi)粘結；其余部分不粘結的施工方法。空鋪法的施工工藝流程如下：

　　基層找平清理一彈線一卷材預鋪設一卷材接縫搭接焊一特殊部位處理一固定、壓邊一密封材料封邊一驗收。

　　首先卷材預鋪設參照滿粘法，縱向搭接寬度為50mm。其次，僅將整體防水工程的四周部位卷材進行滿粘，并焊接搭接縫。橫向采用對接處理，其上用200～250mm寬的無復合層(N類)PVC卷材覆蓋搭接、施焊。

3．機械固定法

　　即采用機械緊固固定件使卷材與基層連接的施工方法。

　　(1)施工時，首先進行預鋪，可參照滿粘法作業(yè)。縱向搭接寬度為100mm，其中50mm做固定件用，固定件需穿過保溫層固定覆于結構層上。

　　(2)按設計和計算的固定間距，用沖擊鉆先打孔，孔徑略小于固定螺釘外徑尺寸。將固定件就位后用電動螺絲刀加固擰緊，以后依次循環(huán)操作即可。對每一個搭接進行焊接，橫向采用對接處理，上用200～2500mm寬無復合層(N類)卷材覆蓋搭接施焊。

PVC卷材的焊接工藝

　　PVC卷材之間的縱向搭接寬度為50mm，橫向寬度為lOOmm．采用焊接工藝時，焊嘴與焊接方向成45。角，壓輥與焊嘴平行并保持約5mm左右距離，滾壓不宜過快。

　　使用焊嘴寬20mm的小焊嘴施焊，一般為兩道，焊接溫度控制在第6檔，每道焊接有效寬度為15mm～20mm。

　　使用焊嘴寬40mm的大焊嘴施焊宜為一道，焊接溫度控制在第7檔，焊接有效寬度為25mm。

焊接要求：應在焊前預焊一道，寬度不宜過寬，使施焊時熱風不至于溢出而影響施焊質(zhì)量。焊接邊緣應有熔漿溢出，但不得出現(xiàn)燒焦現(xiàn)象。

　　關于有效焊接寬度，指卷材剝離處到熔漿邊緣的距離，保證有效焊接寬度是檢驗焊接質(zhì)量的主要指標之一。

注意事項

　　1 卷材鋪設應平整順直，不得有彎曲、下垂、繃緊、褶皺和破損現(xiàn)象。

　　2 接縫焊接時需將焊接面擦拭干凈，并保持焊接面的干燥。焊接時焊嘴與焊接方向呈45°角，壓輥與焊嘴平行并   保持大約5mm的距離，焊嘴邊應有呈亮色的溶融物滲出，不應出現(xiàn)漏焊、跳焊、燒焦和焊接不牢現(xiàn)象。

　　3 單縫焊接時搭接寬度，屋面工程不小于60mm，地下工程不小于100mm。雙縫及多縫焊接時，可根據(jù)焊接機的不同合理計算預留搭接寬度。

　　4 卷材收頭處用專用壓條固定，大釘距不應小于900mm，用密封膏密封，水泥砂漿封實
